氧氣減壓閥YK43F
欄目：業界資訊 發布時間：2021-09-30
氧氣減壓閥,YK43F氧氣減壓閥通過啟閉件的節流,將進口壓力降至某一需要的出口壓力,并借助介質本身的能量，使閥后壓力自動滿足預訂要求，適用工況的要求。
氧氣減壓閥工作原理說明書氧氣減壓閥YK43F
氧氣減壓閥,YK43F氧氣減壓閥通過啟閉件的節流,將進口壓力降至某一需要的出口壓力,并借助介質本身的能量，使閥后壓力自動滿足預訂要求，適用工況的要求。主閥與導閥是關閉的，使用時，順時針方向旋轉調節螺栓，頂開導閥瓣，介質由“a”道通入導閥腔進入“S”道，靠介質壓力推動活塞，使主閥瓣開啟，介質流向閥后，同時由“B”道進入膜片下腔。當閥后壓力超過調定壓力時，推動膜片壓縮調節彈簧，導閥漸漸關閉，流入活塞上部介質減少，活塞上升使主閥瓣在主閥彈簧的作用下也漸漸關閉，A腔流向B腔介質較少，閥后壓力下降，閥后壓力的微小變化，影響膜片和調節彈簧的平衡使膜片上下移動，推動導閥和活塞工作，使主閥上下移動控制介質流量，所以閥后壓力保持穩定。

氧氣減壓閥工作原理說明書
  產品名稱： 氧氣減壓閥   產品型號： YK43F
  驅動方式： 手動/自動   連接形式： 法蘭,螺紋,焊接,卡套
  結構形式： 先導活塞式   密封結構： PTFE,金屬密封
  壓力范圍： 1.6MPa-32MPa   公稱通徑： DN6-600
  常用材質： 碳鋼,不銹鋼等   銘牌： 承質品牌

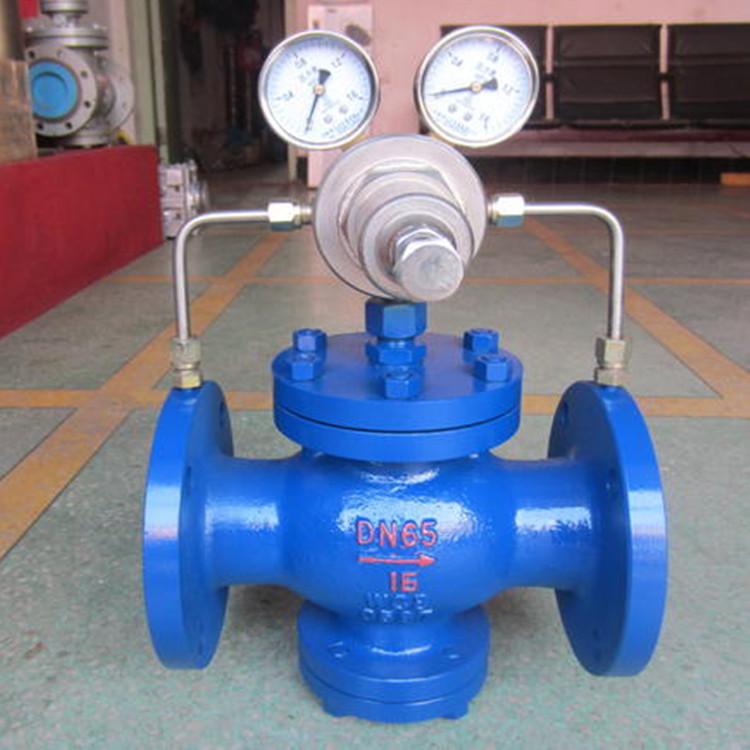

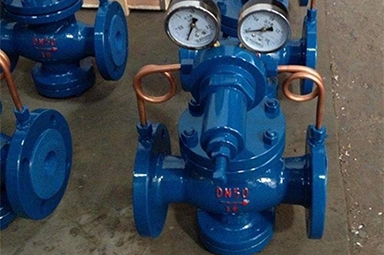

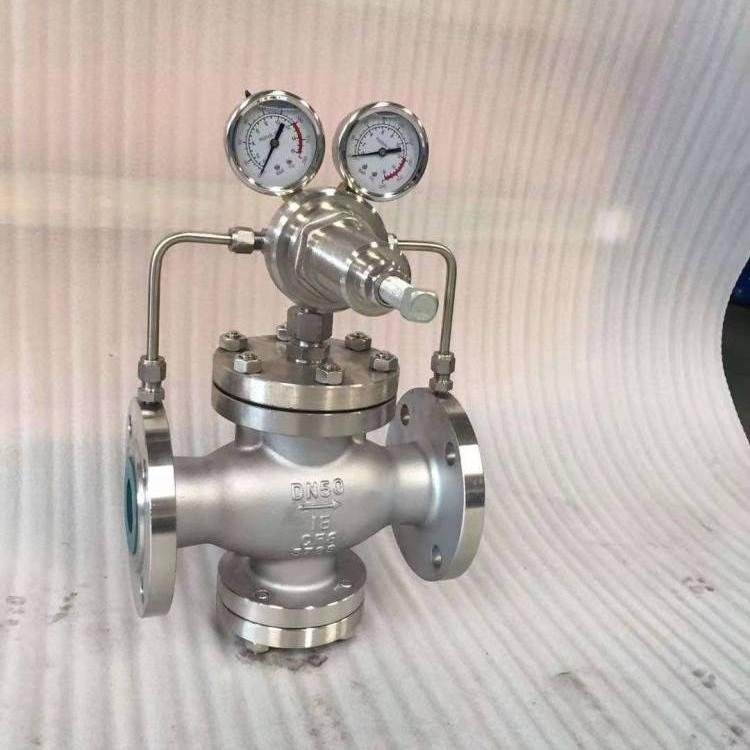

氧氣減壓閥YK43F實物圖

氧氣減壓閥YK43F實物圖氧氣減壓閥YK43F實物圖

氧氣減壓閥YK43F概述

本產品主要用于氣體管路，如氧氣、煤氣、空氣、氮氣、氫氣、液化氣、天然氣等氣體。

本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。

氧氣減壓閥YK43F性能范圍

公稱壓力（MPa） 1.6 2.5 4.0 6.4 10.0 16.0
殼化試驗壓力（Mpa） 2.4 3.75 6.0 9.6 15.0 24
密封試驗壓力（Mpa） 1.6 2.5 4.0 6.4 10.0 16.0
最高進口壓力（Mpa） 1.6 2.5 4.0 6.4 10.0 16.0
出口壓力范圍（Mpa） 1.0-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-35 0.5-45
壓力特性偏差（Mpa）P2P GB12246-1989
流量特性偏差（Mpa）P2G GB12246-1989
最小壓差（Mpa） 0.15 0.15 0.2 0.4 0.8 1.0
滲漏量 GB12245-1989
其他標準 其他非標定制

減壓閥流量系數(Cv)

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500

氧氣減壓閥,YK43F氧氣減壓閥材料表

零件名稱 零件材料
閥體閥蓋底蓋 WCB/或不銹鋼
閥座閥盤 2Cr13/或不銹鋼
缸套 2Cr13/銅合金/或不銹鋼
活塞 合金鑄鐵/或不銹鋼
導閥座導閥桿 2Cr13/或不銹鋼
主閥彈簧 1Cr18Ni9Ti/或不銹鋼
導閥主彈簧 50CrVA/或不銹鋼
調節彈簧 60Si12Mn/或不銹鋼

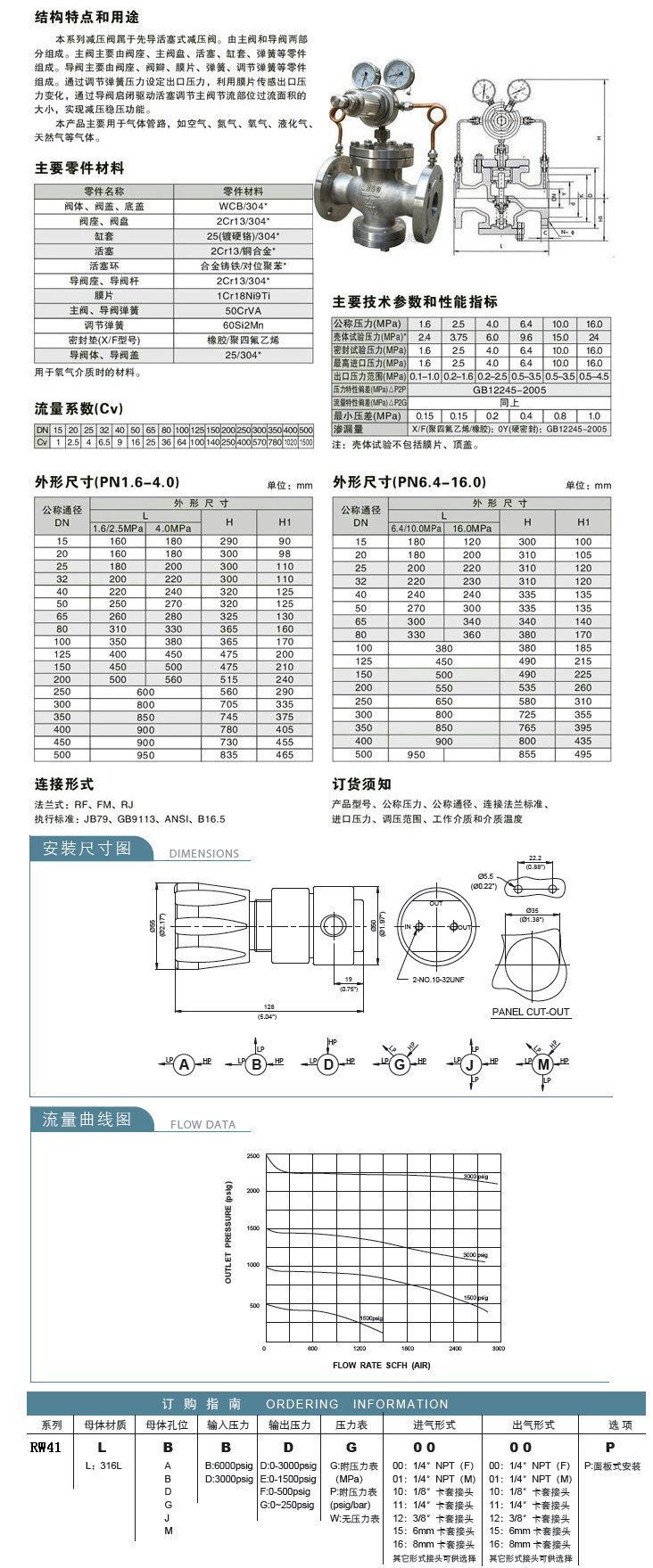

氧氣減壓閥,YK43F氧氣減壓閥尺寸結構圖:


聲明：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氧氣減壓閥YK43F性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
