對夾升降式止回閥H71W
欄目：業界資訊 發布時間：2021-09-21
H71H對夾升降式止回閥,H71W對夾升降式止回閥產品實用材料采用耐腐蝕不銹鋼。
對夾升降式止回閥H71W對夾升降式止回閥H71W
H71H對夾升降式止回閥,H71W對夾升降式止回閥產品實用材料采用耐腐蝕不銹鋼。可在任何位置的管路上安裝，防止介質逆流，鍋爐給水系統上回，其連接方式是利用原有管道兩端法蘭對夾即可投入運行。其各項指標都優于目前市售的任何一種上回閥。它的運用范圍廣泛，凡水、氣、油、酸、堿液、氫、氨、特別消防管道等介質均可使用。
H71W對夾升降式止回閥型號尺寸
  產品名稱： H71H對夾升降式止回閥   產品型號： H71H/H71W
  驅動方式： 自動   連接形式： 對夾
  結構形式： 升降式   密封結構： 硬密封
  壓力范圍： 1.6MPa-16MPa   公稱通徑： DN15-250
  常用材質： WCB,不銹鋼等   銘牌： 承質品牌

H71H對夾升降式止回閥,H71W對夾升降式止回閥產品標準與規范：

1、設計與制造：API594，API6D,JB/T8937

2、結構長度：API594，API6D,JB/T8937

3、壓力-溫度等級：ASME B16.34，GB/T9124

4、試驗與檢驗：API598，JB/T9092

5、配管法蘭：JB/T74-90，ASME B16.5，API605，ASME B16.47


結構特點
1、產品結構緊湊合理、密封可靠、性能優良。
2、體積小、重量輕。
3、適用范圍廣。
4、閥瓣關閉快速、動作靈敏。
5、關閉沖擊力小、不易產生水錘現象。
6、流道通暢、流體阻力小。

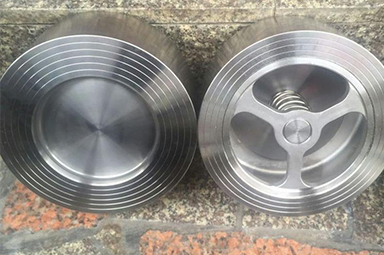

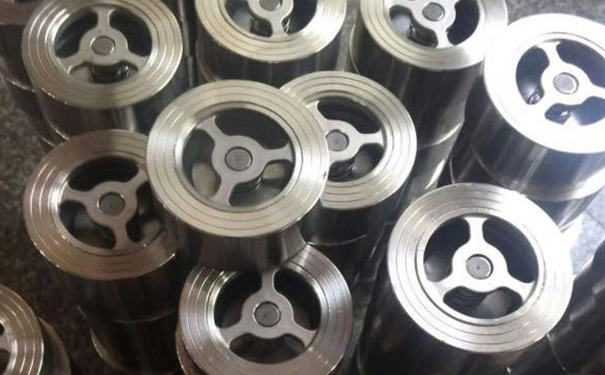

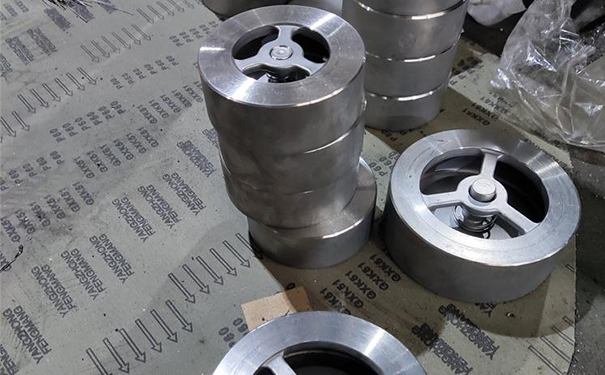

H71H對夾升降式止回閥,H71W對夾升降式止回閥實物圖

H71H對夾升降式止回閥,H71W對夾升降式止回閥實物圖H71H對夾升降式止回閥,H71W對夾升降式止回閥實物圖

H71H對夾升降式止回閥,H71W對夾升降式止回閥技術參數

型號 公稱通徑 試驗壓力 工作溫度 適用溫度
殼體 密封
H71H-16Q 1.6 2.4 1.76 ≤235 水、蒸氣、油品等
H71H-25Q 2.5 3.75 2.75 ≤235
H71W-25H ≤300
H71W-25P ≤200 硝酸等腐蝕性介質
H71W-40H 4.0 6.0 4.4 ≤300
H71W-40P ≤200 水、蒸氣

H71H對夾升降式止回閥,H71W對夾升降式止回閥主要構件材料表

型號 閥門 閥瓣 彈簧
H71H-16Q  H71H-25Q QT400-15 25 50CrVA
H71W-25H  H71W-40H 2Cr13 1Cr13 1Cr18Ni9
H71W-25P  H71W-40P ZG1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti

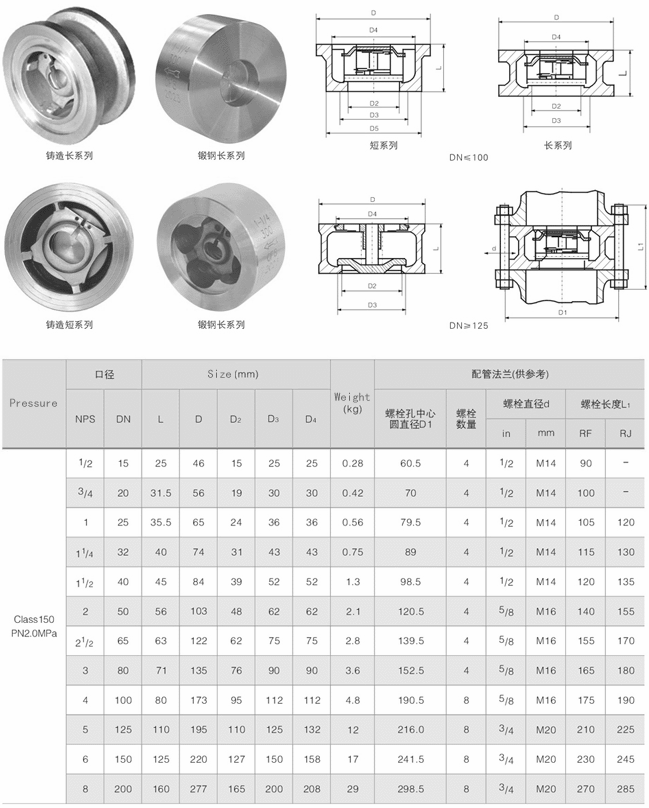

H71H對夾升降式止回閥,H71W對夾升降式止回閥結構圖與尺寸表



H71W對夾升降式止回閥結構圖與尺寸表



H71W對夾升降式止回閥結構圖與尺寸表
聲明：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的對夾升降式止回閥H71W性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
