不銹鋼球閥 Q41F
欄目：業界資訊 發布時間：2021-09-17
球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。
不銹鋼球閥材質型號說明書不銹鋼球閥 Q41F
1、本閥門為全通徑浮動球閥、結構緊湊、造型美觀、流阻系數小。
2、密封面采用氟塑料，密封副材料配對合理，使用壽命長。
3、球體與四氟閥座為緊密封結合，具備零泄漏功能，并能利用其塑性變形自動補償因磨損帶來的誤差，達到密封性能好，使用壽命長的目的。為了保證閥桿處的密封，在閥體上增設了填料函和壓蓋進行密封。
可選用各種配管法蘭標準及法蘭密封面型式，還可選用手動、蝸輪傳動、電動、氣動、液動等各種驅動方式，滿足用戶不同需求。
球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。
不銹鋼球閥材質型號說明書
  產品名稱： 不銹鋼球閥   產品型號： Q41F
  驅動方式： 手動,渦輪,電動,氣動   連接形式： 法蘭
  結構形式： 浮動式,固定式   密封結構： 軟密封,硬密封
  壓力范圍： 1.6MPa-6.4MPa   公稱通徑： DN15-200
  常用材質： WCB,鍛鋼,不銹鋼等   銘牌： 承質品牌

不銹鋼球閥,不銹鋼法蘭球閥結構特點：

一、浮動球閥
    1、悶座采用增強PTFE及IR苯，能適用干較高的溫度及各種介質工況。
   2、采用下裝式悶桿，設皿倒密封結構.能確保填料處可靠密封。
   3、設里90。開關帶孔定位片.根據需要可以加鎖.防止誤操作。
二、固定球閥
    1、采用彈賈及板贊預載的可動金屬閥座結構.密封力設計合理，啟閉靈活，密封可命。
   2、根據用戶的要求，可設計成適用于含固體順粒.料漿等介質的結構或耐較高溫的材料。
   3、采用下裝式閥桿，設里倒密封結構.能確保城料處可旅密封。
    4, B.B浮動結構、防火、防靜電。

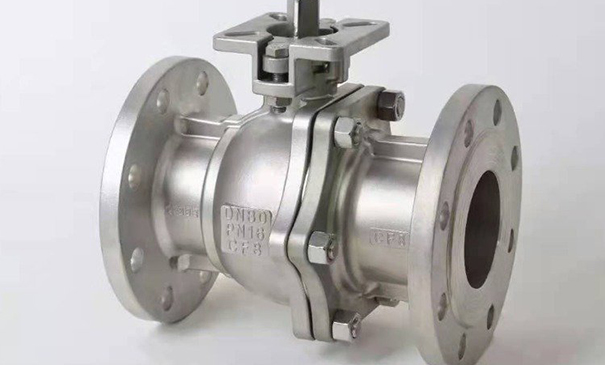

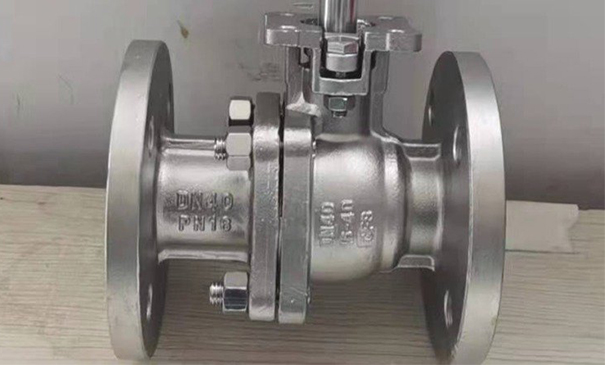

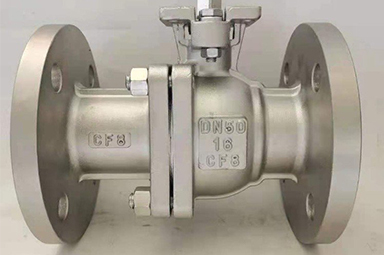

不銹鋼球閥,不銹鋼法蘭球閥實物圖

不銹鋼球閥,不銹鋼法蘭球閥實物圖不銹鋼球閥,不銹鋼法蘭球閥實物圖

不銹鋼球閥,不銹鋼法蘭球閥性能規范

設計與制造 結構長度 法蘭尺寸 壓力-溫度 試驗-檢驗
GB122237 GB12221 GB9113 JB79 GB9131 GB/T13927 JB/T9092

壓力試驗 Pressure Test

公稱壓力NominalPressure 1.6 2.5 4.0
強度試驗
Shell Test		 2.4 3.8 6.0
水密封試驗
Water Seal Test		 1.8 2.8 4.4
氣密封試驗
Air Seal Test		 0.4-0.7

不銹鋼球閥,不銹鋼法蘭球閥材料表

閥體
Body		 WCB ZG1Cr18Ni9Ti CF8 CF3 ZG1Cr18Ni12Mo2Ti CF8M CF3M
球體閥桿
Ball Stem		 304 1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
閥座
Seat		 聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL
墊片
Shim		 聚四氟乙烯PTFE 不銹鋼/柔性石墨Stainless Steel/flexible Graphite 齒形墊片Tooth Profile Gasket
閥桿座
Stem Seat		 聚四氟乙烯PTFE 不銹鋼/柔性石墨 Stainless Steel/Flexible Graphite
填料
Packing		 聚四氟乙烯PTFE 增強柔性石墨 Enhanced Flexible Graphite
填料壓蓋
Gland		   1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
溫度
Temperature		 -29～150(聚四氟乙烯 PTFE) -29～200(加玻纖增強聚四氟乙烯 PTFE+GLASS)
-29～300(對位聚笨 PPL)
-29～550(金屬硬密封)
介質
Medium		 水蒸汽油品
Water steam
Oil goods		 硝酸類 Nitric Acid 強氧化介質
strongey oxidable medium		 醋酸類 Acetic Acid 尿素類Urea

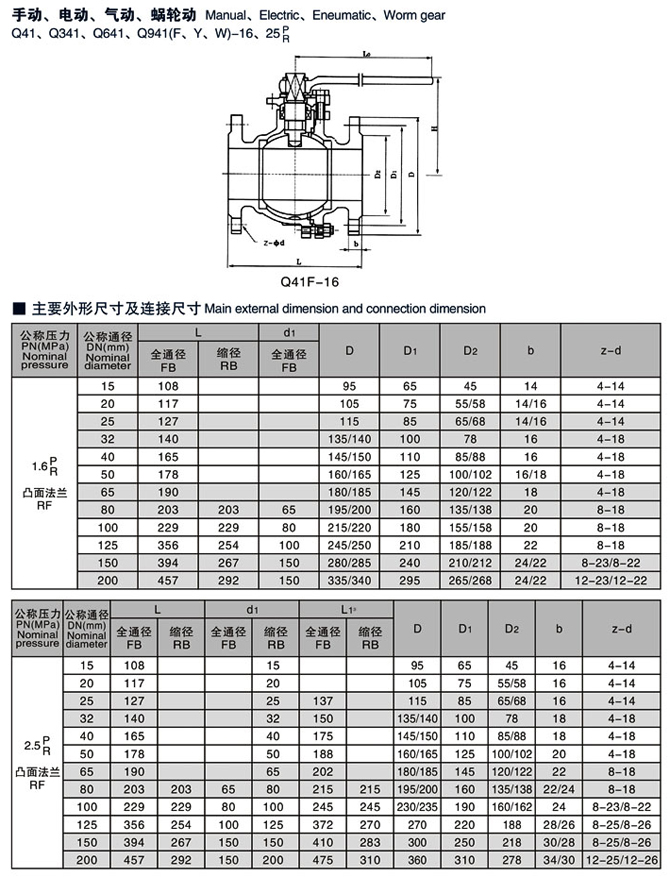

不銹鋼球閥,不銹鋼法蘭球閥結構圖與尺寸表

不銹鋼球閥,不銹鋼法蘭球閥結構圖與尺寸表

聲明：【不銹鋼球閥 Q41F】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的不銹鋼球閥 Q41F產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
