氣動對夾式軟密封蝶閥D641X/D671X
欄目:業界資訊 發布時間:2021-08-25
氣動對夾式軟密封蝶閥,D671X是管線優先選用的常規蝶閥,具有結構簡潔,流阻系數小,流量特性趨于直線,不會滯留雜物。

氣動對夾式軟密封蝶閥D641X/D671X

產品名稱: 氣動對夾式軟密封蝶閥   產品型號: D641X,D671X
  驅動方式: 氣動,電動,手動,渦輪   連接形式: 對夾式,法蘭
  結構形式: 雙偏心,中線   密封結構: 軟密封
  壓力范圍: 1.0MPa-1.6MPa   公稱通徑: DN50-2000
  常用材質: 鑄鐵,球墨鑄鐵,WCB,不銹鋼等   銘牌: 承質品牌

氣動對夾式軟密封蝶閥D641X/D671X產品說明

氣動對夾式軟密封蝶閥,D671X是管線優先選用的常規蝶閥,具有結構簡潔,流阻系數小,流量特性趨于直線,不會滯留雜物。且重量輕,安裝方便,驅動扭矩較小的優點。氣動蝶閥既可作切斷介質用,又可作調節介質的流量用。驅動裝置根據用戶要求,分別可采用手動、電動、氣動等方式。選用不同材料的零件,配用不同材料的密封圈,可適應不同的介質、工況,使成本與性能達到最佳效果。
  D671X氣動蝶閥適用于溫度≤120或≤150,公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃氣、船舶、水電、冶金、能源系統以及輕紡等行業,特別適用于雙向密封和閥體易銹蝕場合,作調節流量和截流介質。

氣動對夾式軟密封蝶閥特點

  1、小巧輕便,容易拆裝及維修,并可在任意位置安裝。
  2、結構簡單、緊湊,操作扭矩小,90°回轉開啟迅速。
  3、流量特性趨直線,調節性能好。
  4、蝶板與閥桿的連接采用無銷釘結構,克服了有可能的內泄漏點。
  5、蝶板外圓采用球面造型,提高了密封性能及延長了閥門的使用壽命,帶壓啟閉5      萬次以上仍保持零泄漏。
  6、密封件可更換,且密封可靠達到雙向密封。
  7、蝶板可根據用戶要求噴涂覆層,如尼龍或聚四氟類。
  8、該閥可設計成法蘭連接和對夾連接。
  9、驅動方式可選擇手動、電動或氣動。

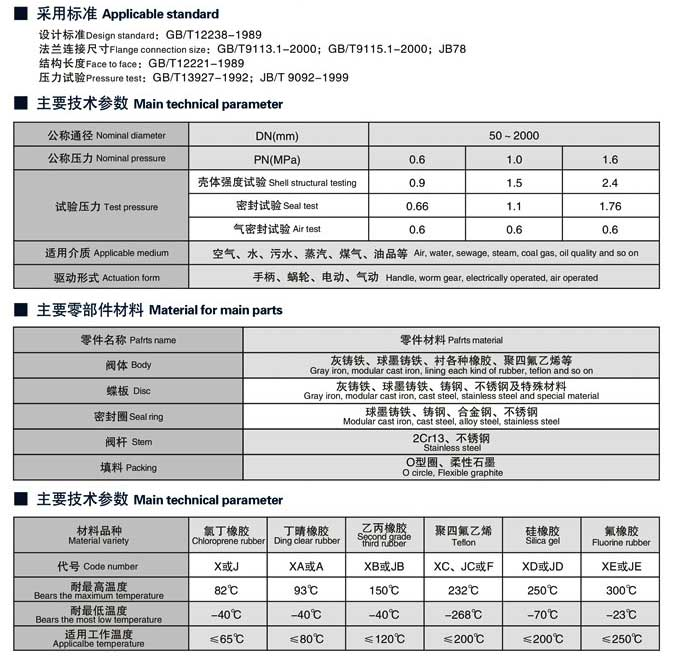

設計標準:GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

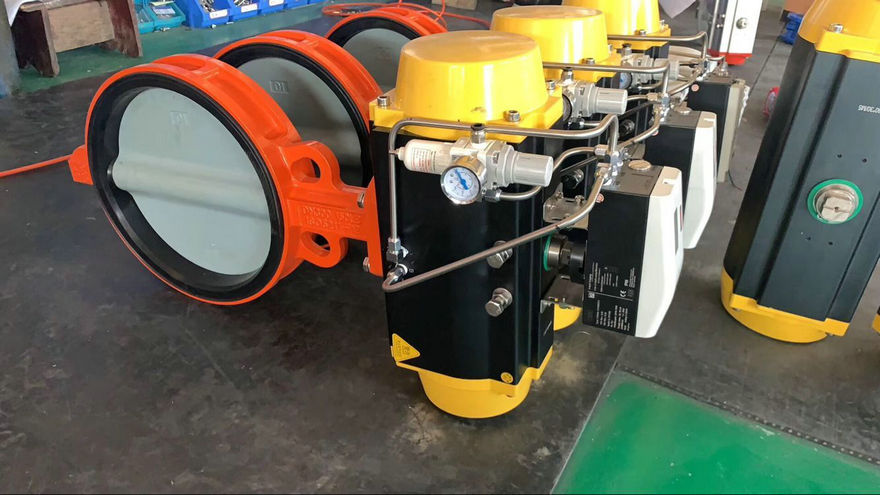

氣動對夾式軟密封蝶閥D641X/D671X實物圖

主要技術參數:

公稱通徑

DN(mm)

50~800

公稱壓力

PN(MPa)

0.6

1.0

1.6

試驗壓力

強度試驗

0.9

1.5

2.4

密封試驗

0.66

1.1

1.76

氣密封試驗

0.6

0.6

0.6

適用介質

空氣、水、污水、蒸氣、煤氣、油品等。

驅動形式

手動、蝸桿蝸輪傳動、氣傳動、電傳動。

零件名稱

材料

閥體

球墨鑄鐵、鑄鋼、合金鋼、不銹鋼

蝶板

鑄鋼、不銹鋼及特殊材料

密封圈

各種橡膠、聚四氟

閥桿

2Cr13、不銹鋼

填料

O型圈、柔性石墨O

蝶閥密封材料選用和適用溫度:

材料品種

氯丁橡膠

丁晴橡膠

乙丙橡膠

聚四氟乙烯

硅橡膠

氟橡膠

天然橡膠

尼龍

英語簡稱

CR

NBR

EPDM

PTFE

SI

VITON

NR

PA

型號代號

X或J

XA或JA

XB或JB

F或XC、JC

XD或JD

XE或JE

X1

N

耐最高溫度

82

93

150

232

250

204

85

93

耐最低溫度

-40

-40

-40

-268

-70

-23

-20

-73

適用工作溫度

0~+80

-20~+82

-40~+125

-30~+150

-70~+150

-23~+150

-20~+85

-30~+93

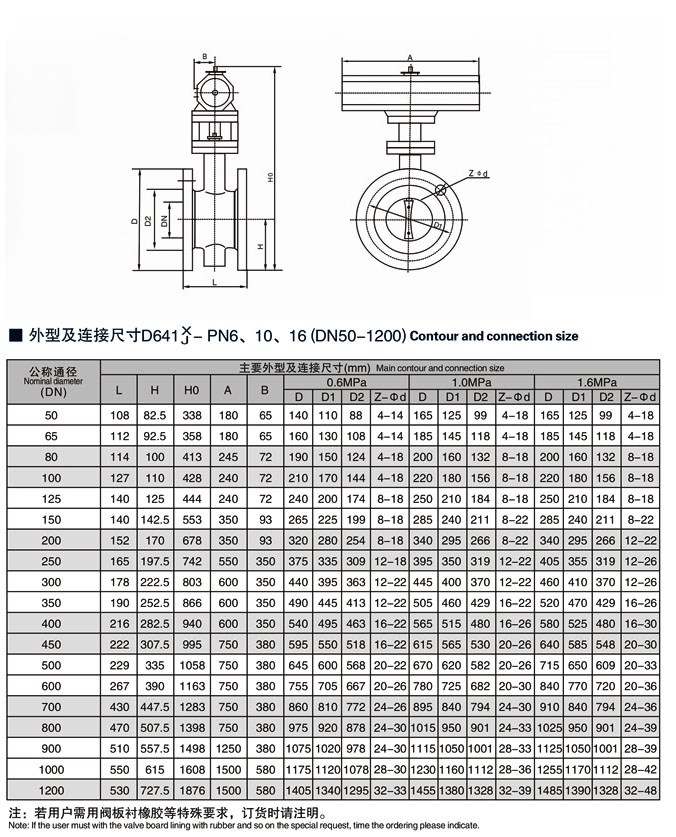

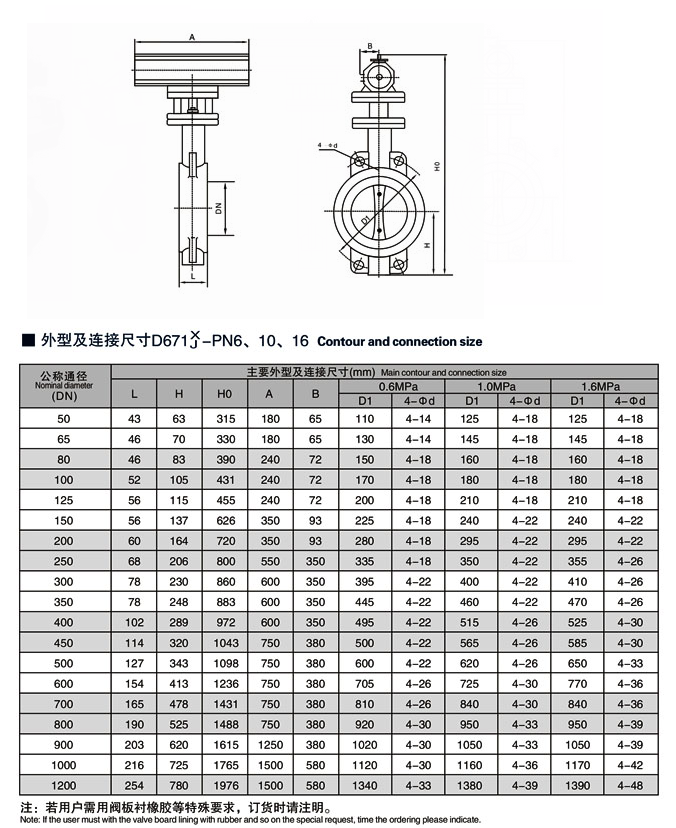

氣動對夾式軟密封蝶閥相關尺寸圖:

氣動對夾式軟密封蝶閥D641X/D671X

氣動對夾式軟密封蝶閥D641X/D671X



氣動對夾式軟密封蝶閥D641X/D671X

聲明:氣動對夾式軟密封蝶閥D641X/D671X】規格型號、結構尺寸由上海承質閥門制造有限公司提供,如何選擇適用的氣動對夾式軟密封蝶閥D641X/D671X產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答!
